| 品牌：德瑞佳 | 设备类型：光纤理线器 | 型号：CTGFS-H |
产品说明书

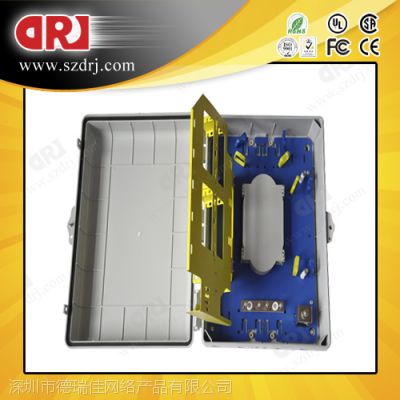

光缆分纤（分光分纤）箱
一．产品介绍
深圳市德瑞佳网络产品有限公司适应市场需求设计的分纤（分光）箱，分为直熔型、适配器型光缆分纤箱和盒式、插片式光缆分光分纤箱。箱体材料采用优质冷轧钢、不锈钢或复合材料。主要适用在FTTH接入方式下的楼道或户外分光点。适用于FTTH的一级或二级分光，二级分光优势特别明显。并且引入了旁路纤接续功能。
直熔型体积小巧，配置多样，特别适合一级分光模式下，放置在楼道、弱电井等场合。
适配器型分纤箱除具有分配线功能，还预留分光功能，可灵活配置各种不同规格的盒式光分路器。
上联光缆：容量12-96芯。蝶形光缆出纤：蝶形光缆接SC蝶形光缆尾纤或快速连接头至用户端。进缆方式：室内上进/下进、室外下进。
分纤（分光）箱：适用1:4，2:4，1:8，2:8，1:16，2:16，1:32，2:32，1:64,2:64盒式光分路器
插片式光分路器箱，采用模块化设计，具有二个到四（八）个扩展槽位，将光分插片插入插槽即可。通过灵活的增加光分插片数量来实现端口的扩容，不同容量的光分模块具有通用性和互换性。另配置熔纤盘用于上联光缆的接续。尾纤的存储采用适配器固定，实现了无跳接。箱体材料采用优质冷轧钢或不锈钢。产品主要适用在FTTH接入方式下的楼道分光点。适用于FTTH的一级或二级分光，二级分光优势特别明显。
光分插片灵活的配置方式，限度为运营商节约初期投资。
光分插片集光分与适配器为一体，***的方便了工程施工，也减少了常规盒式光分路器因施工或保管不当造成的损坏。1:4和1:8采用一个插槽，1:16占用2个插槽，1:32占用4个插槽。
尾纤的存储采用SC适配器固定，客户未开通时，上联尾纤在此停泊，实现了无跳接。
上联光缆：容量24芯，常规容纳2根光缆进入（可选择特殊设计进入4－6根缆,特殊要求订货时需说明）。蝶形光缆出纤：蝶形光缆接SC蝶形光缆尾纤或快速连接头至用户端，32（64）芯。进缆方式：室内上进/下进、室外下进。
光分路器：适用1:4，2:4，1:8，2:8，1:16，2:16，1:32，2:32光分路器
具体尺寸、配置见下表：
光缆分光分纤箱产品目录
序号 | 命名建议 | 代码 | 容量 | 室内/室外 | 材质 | 安装方式 | 备注 |
1 | 光缆分光分纤箱 | CTGFS14G-H32 | 32户 | 室内 | 冷轧钢板 | 暗装 | 可安装盒式光分路器 |
2 | 光缆分光分纤箱 | CTGFS35F-H32 | 32户 | 室外 | 复合材料 | 明装、室外壁挂或抱杆通用 | 可安装盒式光分路器 |
3 | 光缆分光分纤箱 | CTGFS14G-P16 | 16户 | 室内 | 冷轧钢板 | 暗装 | 可安装两个标准插片式光分路器 |
4 | 光缆分光分纤箱 | CTGFS14G-P32 | 32户 | 室内 | 冷轧钢板 | 暗装 | 可安装四个标准插片式光分路器 |
5 | 光缆分光分纤箱 | CTGFS35F-P16 | 16户 | 室外 | 复合材料 | 明装、室外壁挂或抱杆通用 | 可安装两个标准插片式光分路器 |
6 | 光缆分光分纤箱 | CTGFS35F-P32 | 32户 | 室外 | 复合材料 | 明装、室外壁挂或抱杆通用 | 可安装四个标准插片式光分路器 |
光缆分纤箱产品目录
| 序号 | 名称 | 代码 | 容量 | 室内/室外 | 材质 | 安装方式 | 备注 |
1 | 光缆分纤箱 | CTGF14GZ-36 | 12-36芯 | 室内 | 冷轧钢板 | 暗装 | 直熔型 |
2 | 光缆分纤箱（箱体、背板分离模式） | CTGF14GZ-36 | 12-36芯 | 室内 | 冷轧钢板 | 暗装 | 直熔型 |
3 | 光缆分纤箱 | CTGF35FZ-36 | 12-36芯 | 室内 | 冷轧钢板 | 暗装 | 直熔型 |
4 | 光缆分纤箱（箱体、背板分离模式） | CTGF35FZ-36 | 12-36芯 | 室内 | 冷轧钢板 | 暗装 | 直熔型 |
5 | 光缆分纤箱 | CTGF35FS-12 | 12芯 | 室外 | 复合材料 | 明装、室外壁挂或抱杆通用 | SC适配器型 |
6 | 光缆分纤箱 | CTGF35FS-24 | 24芯 | 室外 | 复合材料 | 明装、室外壁挂或抱杆通用 | SC适配器型 |
7 | 光缆分纤箱 | CTGF35FS-36 | 36芯 | 室外 | 复合材料 | 明装、室外壁挂或抱杆通用 | SC适配器型 |
8 | 光缆分纤箱 | CTGF14GS-12 | 12芯 | 室内 | 冷轧钢板 | 暗装 | SC适配器型 |
9 | 光缆分纤箱 | CTGF14GS-24 | 24芯 | 室内 | 冷轧钢板 | 暗装 | SC适配器型 |
10 | 光缆分纤箱 | CTGF14GS-36 | 36芯 | 室内 | 冷轧钢板 | 暗装 | SC适配器型 |
